X 射线机高压电缆的安装与维护

本安装流程适用于 R 型工业接头的高压电缆连接： R24、R28。

1.注意事项:

●电缆的安装必须由经过专业培训的人员操作。

●电缆可能带有残余电荷，操作前必须对地放电。

●维护高压组件时，使用清洁手套或指套。

●在维护高压组件时必须格外当心，避免沾染灰尘、水、油、毛发、汗渍、布绒等，参杂过量杂质可能导致高压故障。

●尽量不用溶剂清洁高压件的表面；严禁使用腐蚀性溶剂，如丙酮。

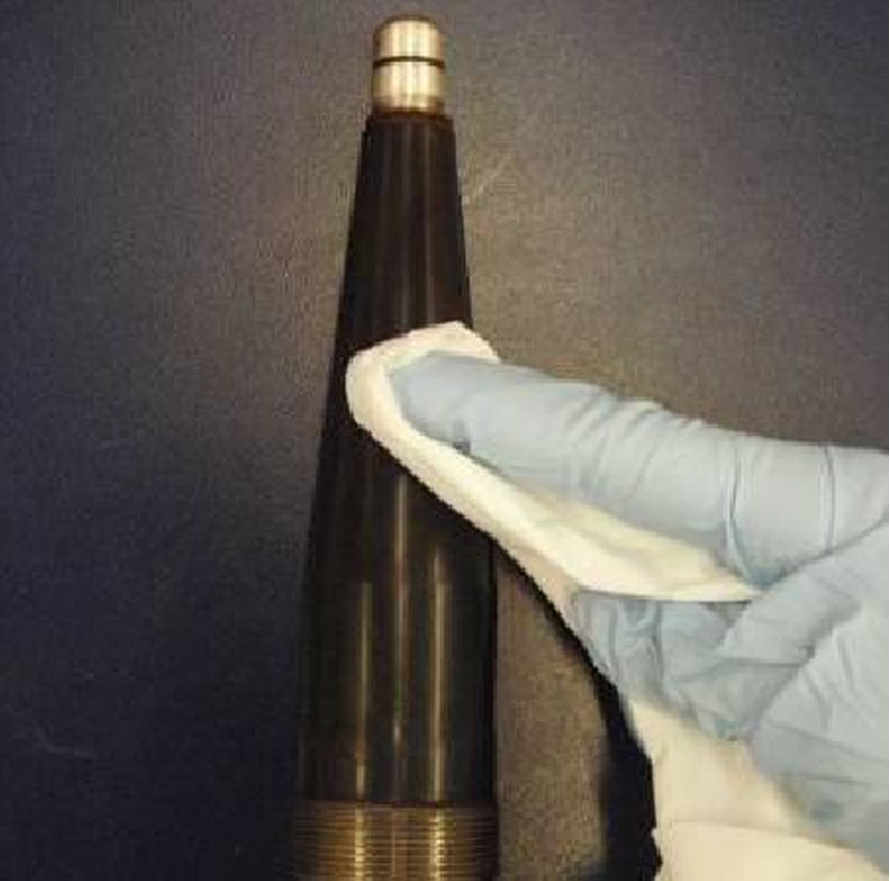

●安装前必须清洁所有部件，顽固的残余杂质可以使用少量的无水乙醇（或异丙醇）清除；但禁止将无水乙醇直接喷洒到高压组件上，可以喷在无绒布上，进行清洁。确保在无水乙醇完全挥发后，再涂抹硅脂。

2.间隙调整:

将清洁且干燥的电缆头插入到插座内部，稍带压力，调整电缆的法兰，直到达到要求的间隙距离。确保在核对间隙前，电缆头已完全插入！检查并对准法兰与插座上的螺孔后，将电缆法兰上的锁紧定螺丝拧紧。

3.涂抹硅脂

拔出电缆头并涂抹硅脂，硅脂量用量要合适，先在电缆头橡胶一侧挤出 3cm 硅脂，然后再在电缆头橡胶另一侧挤出 3cm 硅脂。将硅脂均匀的涂抹到橡胶锥体的表面，直到整个表面都有薄厚均匀的硅脂，确保金属连接头没有硅脂。

4.固定法兰螺丝

将涂抹好的硅脂的连接头小心的插入到插座内，避免刮到圆锥体上的硅脂， 并检查（目测）间隙是否正常。如果不确定，重复高压电缆安装流程的工作，重新调整间隙。当确信间隙足够后，按照十字交叉方向拧紧法兰螺。
